메인보드 SPI 포트를 이용하여 BIOS 플래시하기

Flashback을 지원하지 않는 메인보드를 수리했던 경험을 공유한다.



BIOS Flashback 기능 없이 BIOS가 망가졌을 때(BIOS Corrupted)는 어떻게 수리할까?

보통 시중에 판매하는 5천원짜리 롬 찝개(?)와 CH341A 프로그래머, 더 필요하다면 3.3V to 1.8V 레귤레이터만 있으면 가능하다.

근데 문제는 요즘 ITX 보드가 작은 곳에 왕창 뭔가를 다 때려박는 것에 모자라 PCI-E 걸쇠 밑에 BIOS IC를 넣어버린다.... ㅡㅡ

그럼 롬 찝개가 들어갈 공간도 안나오고, 걸쇠를 썰어버리자니 아깝고, 미치고 팔짝 뛸 노릇이다.

(이런 보드는 업체 들고 가도 환대받지는 못한다.. 열풍기를 쏴서 떼자니 플라스틱 걸쇠가 녹는다.)



그래서 생각해 낸 것은 Intel PCH의 SPI 인터페이스를 활용하는 방법이다.

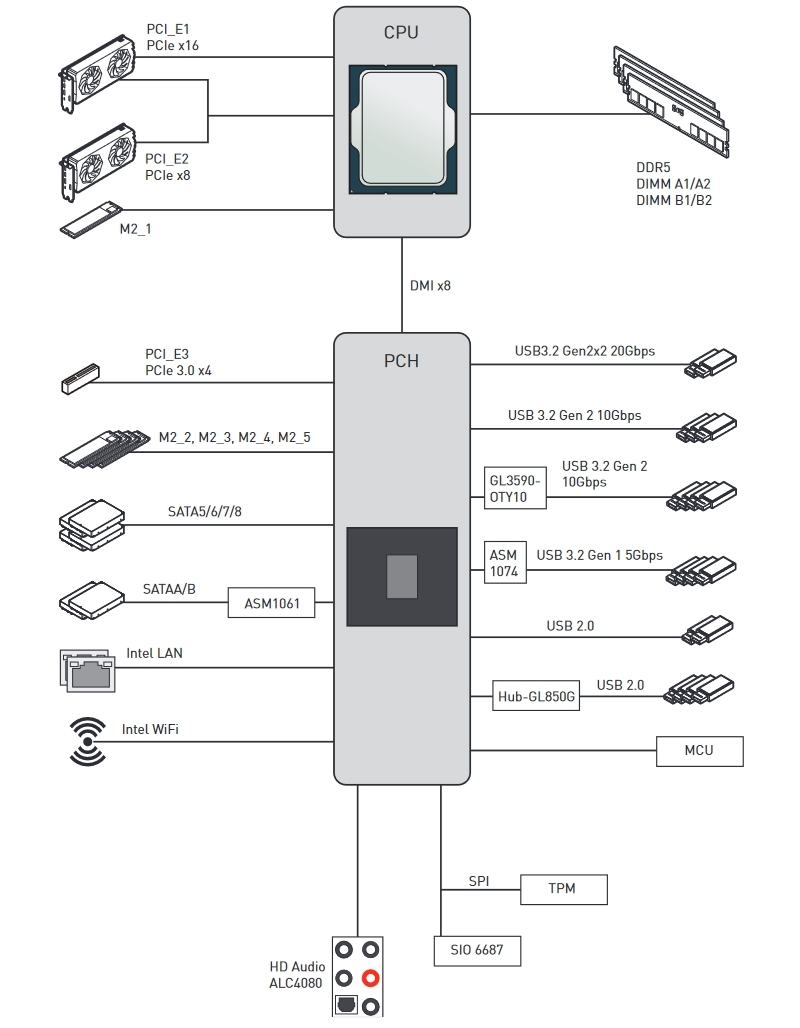

MSI Z690 UNIFY Block Diagram

OC3D에 게재된 그림을 들고와봤다. 밑에 보면 PCH가 SPI 인터페이스를 통해 TPM과 Flash를 연결하는 것을 볼 수 있다.

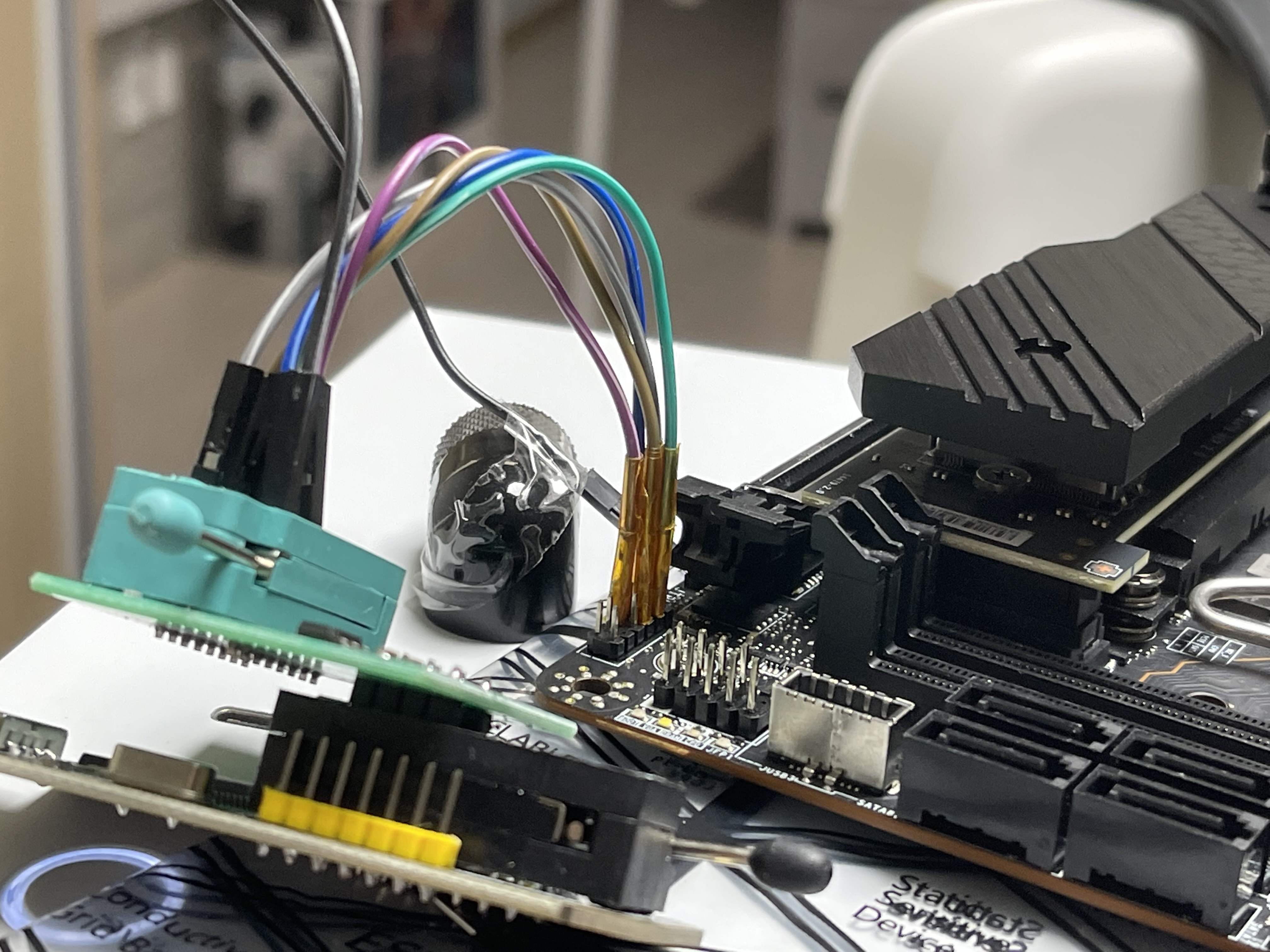

바로 MSI 홈페이지에 pdf를 하나 보고 JSPI1 port pinout과 롬라이터 pinout을 매치시켜줬다.

상당한 삽질의 흔적...

문제는 CS 부분에 FET가 있어 Chip이 select 되었다는 것을 알려줘야 했는데, 이건 쉽게 그냥 벌서는 것 처럼 칩에 직접 핀을 그대로 매치 시키니 인식에도 별 문제가 없었다. ㅎㅎ



저 악랄한 칩의 위치가 보이는가

인식시키고 나니 실제 플래시 시간은 4분 40초대면 모두 다 쓸 수 있었다. 확실히 프로그래머가 저속 I/O를 사용하고 있기 때문인지 Flashback이나 BIOS Flash 유틸보다 훨 느렸다.

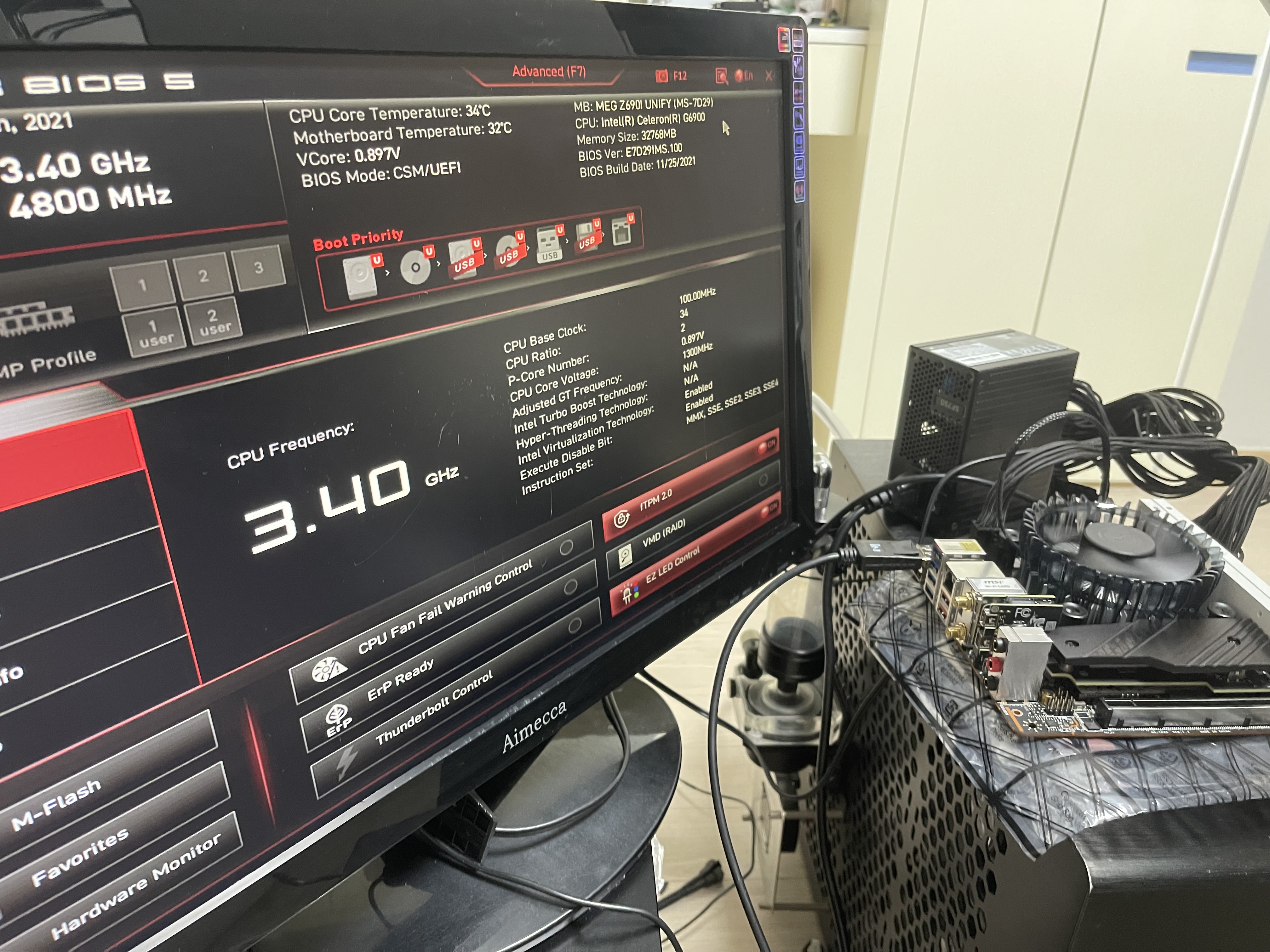

결론은 성공이다. 작동에 전혀 지장없고 잘 돌아준다.
